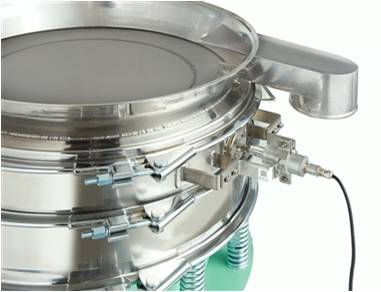

    Model : TMNS

  • 초음파원형진동스크린
    (Ultrasonic Round Type Vibrating Screen)
  • 원형진동스크린과 초음파 장치를 결합한 토쿠주가 개발한 초음파 스크린.
    미세분말의 분급에 최적.
  • 특장
  • 제원표
  • 구조도
TMNS형 원형진동스크린과 최신의 초음파 유니트를 결합시킨, 당사의 독자적인 원형진동초음파스크린 입니다.
미분을 분급하는 장치로 최적입니다.

  • 스크린 프레임의 고유 진동수에 좌우되지 않고 스크린면 전체에 복합적인 주파수의 진동(스위프 진동)을 발생시킵니다.
  • 스위프 진동을 채용하여, 종래의 초음파 스크린과 비교하여 처리 능력이 증가하였습니다. (당사 대비 약 1.5배)
  • 컨버터가 외부에 장착되어 있기 때문에 청소가 용이합니다.
  • 태핑볼을 사용하지 않습니다. (이물 혼입이 적음)

TMNS형
형식 단수 유효 스크린 면적 동력 개산질량
(m2) (kW) (kg)
TMNS-50 1S 0.15 0.4 120
TMNS-70 1S 0.28 0.75 210
TMNS-100 1S 0.57 1.5 350

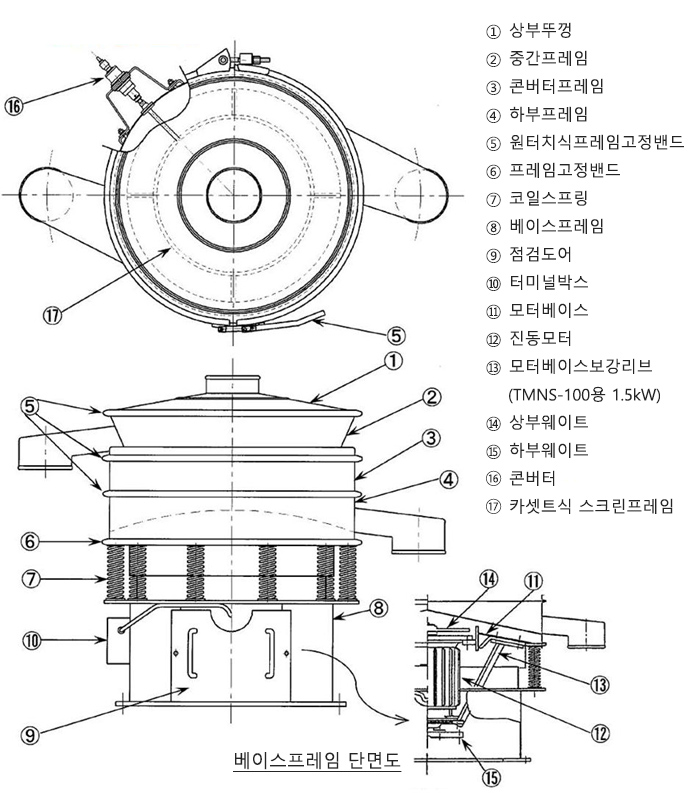

TMNS형 구조도

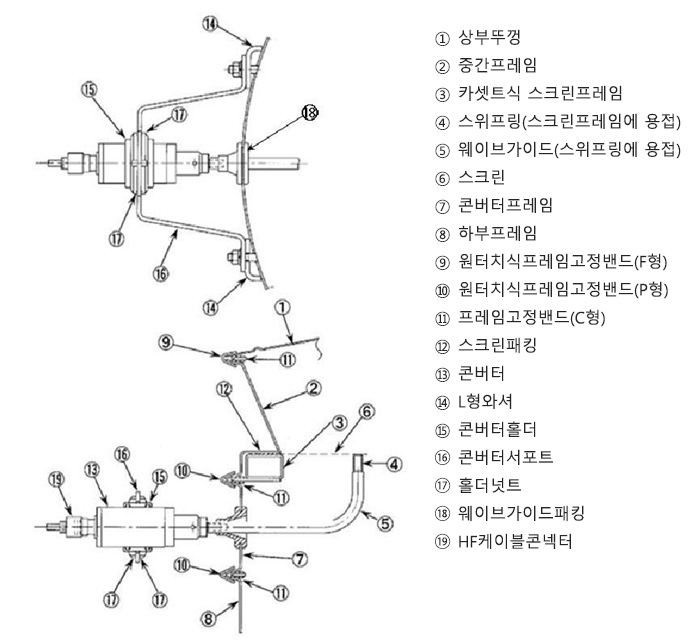

콘버터 취부 구조도

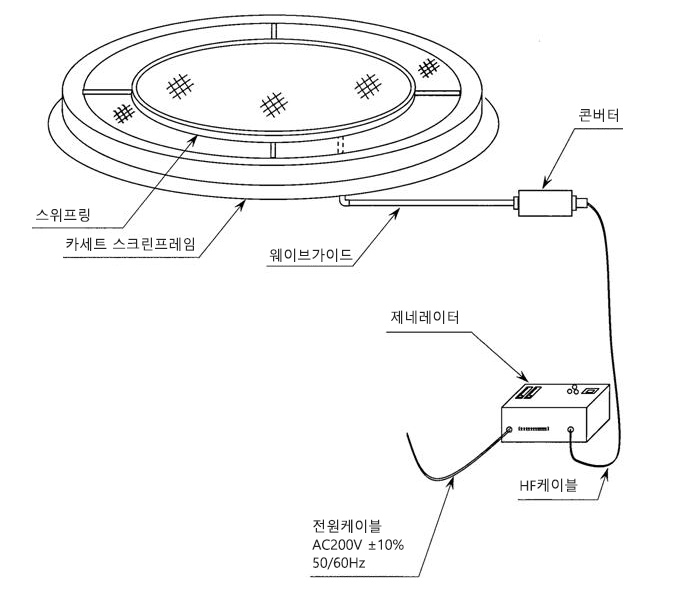

TMNS형 초음파발진부 고조도
